Industribyggeri BK3

Velkommen til mit tværfagligt projekt som er udarbejdet på 3. semester som bygningskonstruktør studerende.

Generel information:

Gruppe projekt: Industribyggeri (element byggeri)
Beliggenhed: Storstrømsvej 12, 6715 Esbjerg
Studerende: Simion Popa & Andreas Ladefoged
Skole: Erhvervsakademi Sydvest Esbjerg / Bygningskonstruktør
Start projekt dato: 31.08.2015
Slut projekt dato: 14.12.2015
Projekterings faser: Projektforslag – Forprojekt – Hovedprojekt – Elementprojekt
Granskning: BR 10, Lokalplan nr. 242, Ydelsesbeskrivelsen 2012, Energikrav 2015, Eksempelsamling om brandsikring 2012 og forskelige SBI og DS’er.
Software: Revit, MEP, MS Projekt, Sigma Enterprise, ArchiCAD 16, Artlantis Studio 4, Adobe Photoshop og AutoCad (lidt).

Rendering af projektet lavet i Artlantis og lidt edit i Photoshop.

K01_C07_N11_Visualisering 3D.jpg

Håndtegning/koncept

K01_C07_N09_skitser

Vi blevet stillet til opgave at projektere industribyggeri hvor der skulle være en administration og en produktionsbygning med tilhørende lager.

Fokus på dette semester var at lære at projektere element byggeri, derfor valgte vi at projektere produktionshallen i beton elementer og administrationsbygning i let træ elementer.

De første 2 projekteringsfase arbejdede vi som gruppe i centralfil Revit, hvor resten af projektet blev udarbejdet individuelt.

Beliggenhedsplan 1:1000

D:BK 3IE15BK3SPA5_ForprojektC07_GeometriC07.2_ModelK01_C07

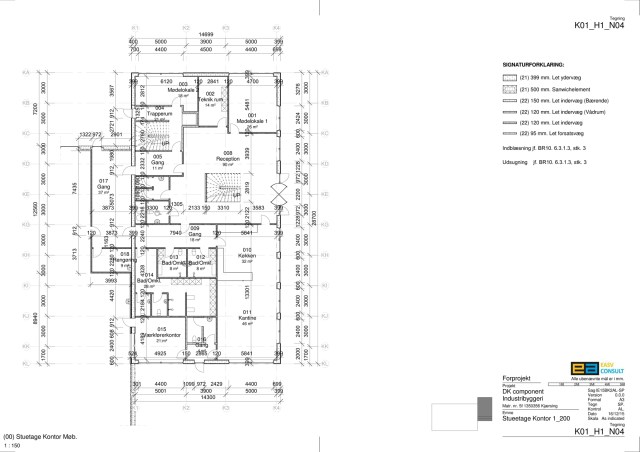

Stueetageplan kontor 1:150

D:BK 3IE15BK3SPA5_ForprojektC07_GeometriC07.2_ModelK01_C07

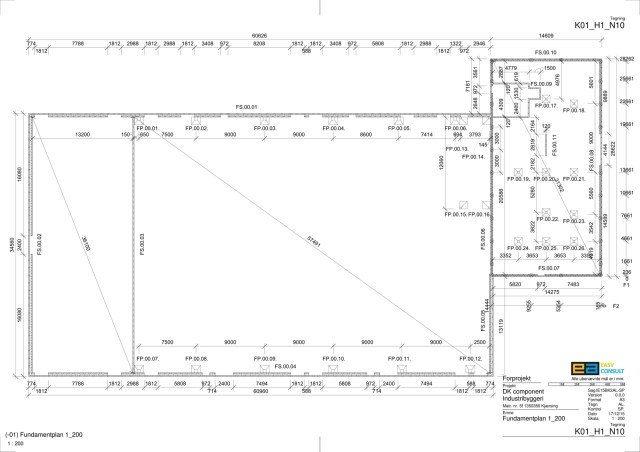

Fundamentplan 1:200

D:BK 3IE15BK3SPA5_ForprojektC07_GeometriC07.2_ModelK01_C07

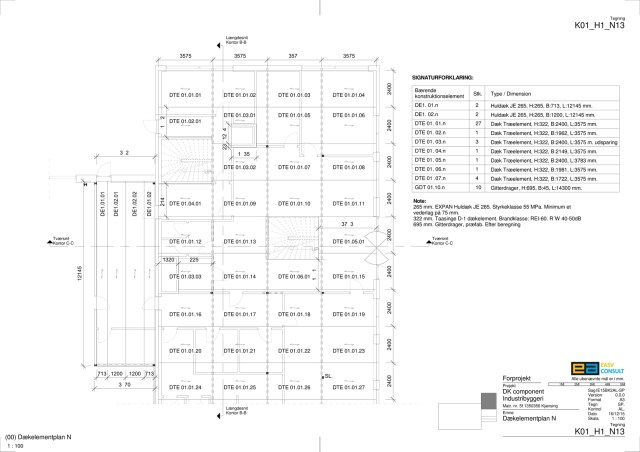

Træ dækelementplan kontor 1:100

K01_H1_N13_Dækelementplan N.jpg

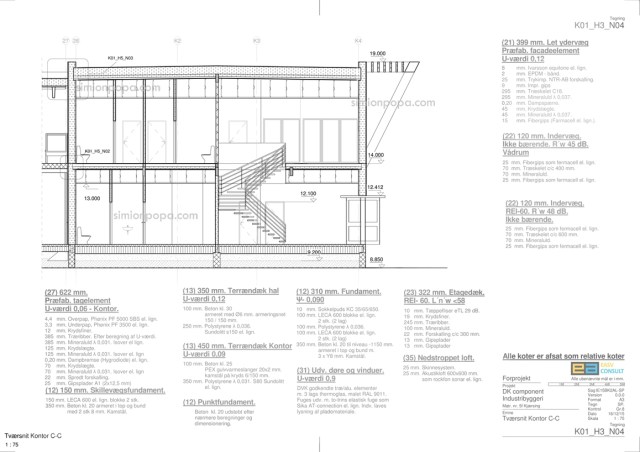

Tværsnit kontor 1:100

C:UsersBrugerDocumentsStudieBK 3Egne produkterEksamen And

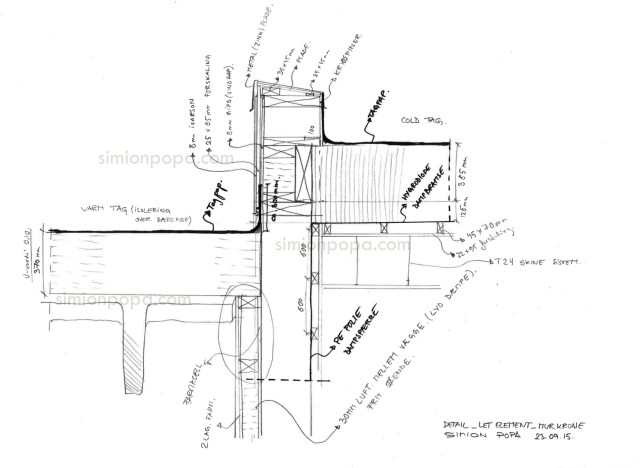

Håndtegning detalje murkrone.

K01_C5_N03_Detail_Let element_Murkrone

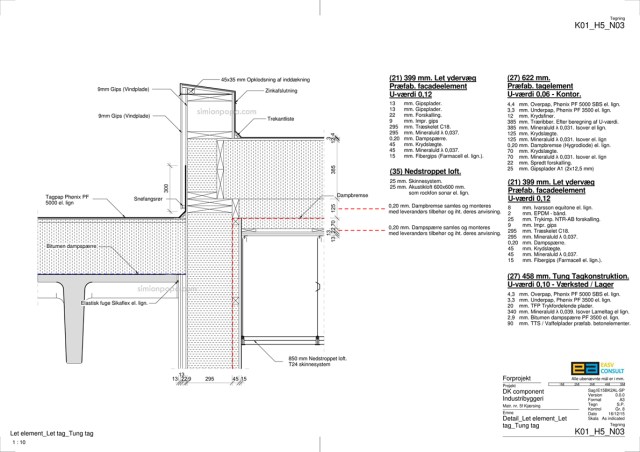

Detalje let element – murkrone 1:10

D:BK 3IE15BK3SPA5_ForprojektC07_GeometriC07.2_ModelK01_C07

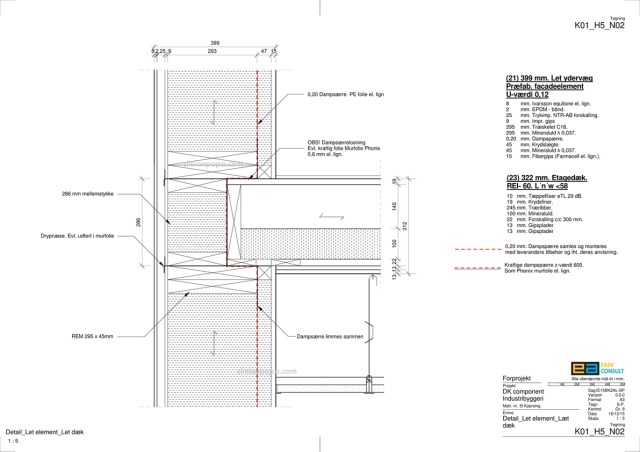

Detalje let element – dæk 1:5

D:BK 3IE15BK3SPA5_ForprojektC07_GeometriC07.2_ModelK01_C07

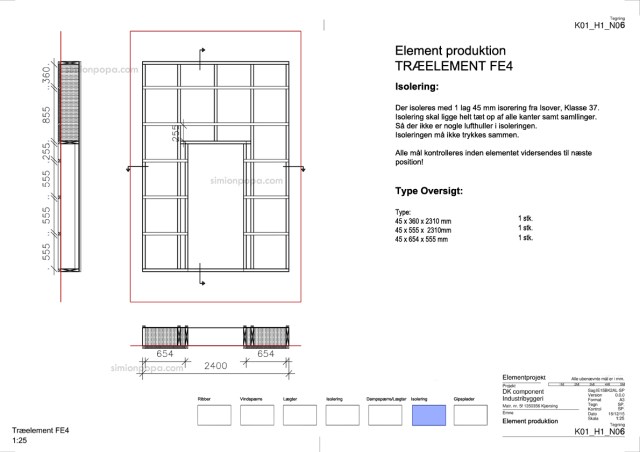

Træelement – element produktion

K01_H1_N02_Stueetage Kontor N

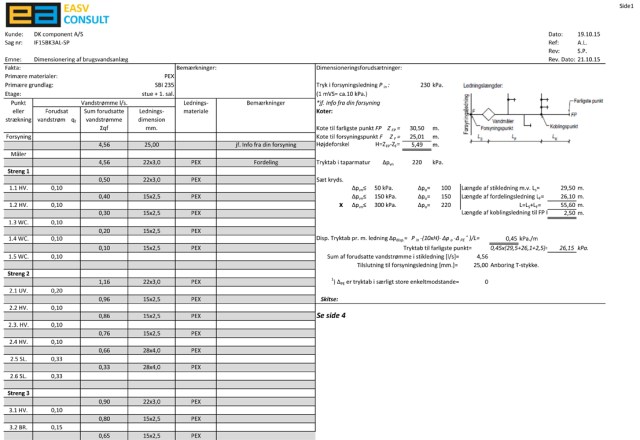

Dimensionering af brugsvandsanlæg

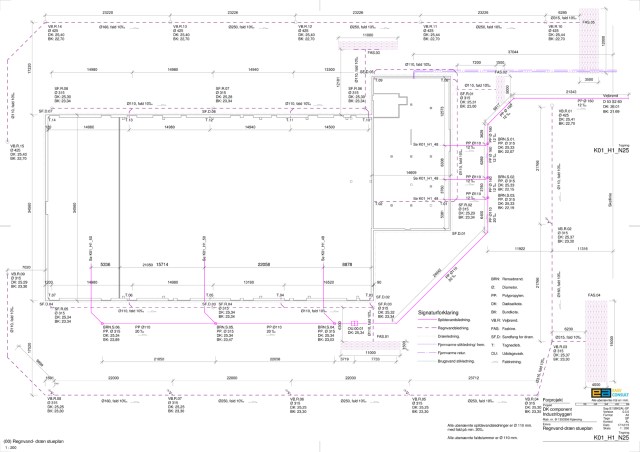

MEP – kloak plan

C:UsersBrugerDocumentsStudieBK 3Egne produkterEksamen And

Personlig tidsplan – ganttdiagram

- K01_C12_N01_Hovedprojekt2

Rendering af projektet lavet i Artlantis og Photoshop.

Render nr.jpg
